Dimensionamiento del tanque de compensación hidrónico para sistemas de bomba de calor sin ciclos cortos

Las bombas de calor están diseñadas para funcionar de manera eficiente cuando pueden mantener ciclos de funcionamiento relativamente largos y estables. Sin embargo, muchas instalaciones hidrónicas de calefacción y refrigeración experimentan cargas que cambian rápidamente, pequeños volúmenes de agua o múltiples zonas que pueden hacer que la bomba de calor arranque y se detenga con demasiada frecuencia. Esta condición, comúnmente conocida como ciclo corto, puede reducir la eficiencia operativa, aumentar el desgaste de los componentes y hacer que el control de temperatura sea menos estable.

Un tanque de compensación hidrónico correctamente seleccionado añade masa térmica al circuito de agua y proporciona a la bomba de calor un entorno operativo más adecuado. En lugar de simplemente actuar como almacenamiento de agua adicional, el tanque ayuda a absorber los cambios en la demanda de calefacción o refrigeración mientras mantiene una temperatura y presión del agua más constantes. Por lo tanto, para los instaladores, ingenieros y proveedores de equipos, comprender el tamaño del tanque de compensación es una parte importante del diseño de una instalación hidrónica eficiente.

Por qué es importante el tamaño del tanque de compensación hidrónica para las bombas de calor

La capacidad requerida del tanque depende de algo más que la capacidad de calefacción nominal de una bomba de calor. Se debe considerar la relación entre la producción de calor mínima, el volumen de agua, el diferencial de temperatura, el tiempo de funcionamiento y la demanda real del edificio. Si el volumen de agua es demasiado pequeño, la bomba de calor puede alcanzar su temperatura objetivo rápidamente y apagarse antes de completar un ciclo de funcionamiento eficiente.

Un tanque de compensación de bomba de calor de tamaño adecuado aumenta el volumen de agua disponible y crea más capacidad térmica entre la producción del equipo y la demanda real. Esto es especialmente útil cuando varias zonas de calefacción funcionan de forma independiente. Cuando sólo una zona pequeña requiere calor, el volumen de agua adicional puede ayudar a evitar que la bomba de calor responda de manera demasiado agresiva a una carga relativamente pequeña.

El dimensionamiento también debe tener en cuenta la carga más baja esperada en lugar de centrarse exclusivamente en la capacidad máxima de calefacción. Es posible seleccionar correctamente una bomba de calor para las condiciones de diseño invernal, pero aun así producir más calor del que requieren las zonas conectadas durante un clima más templado. Por lo tanto , el tamaño del tanque de compensación hidrónico para condiciones de carga baja puede ser tan importante como el tamaño para la demanda máxima.

Comprender el papel del volumen de agua en los ciclos cortos

El volumen de agua influye directamente en la rapidez con la que cambia la temperatura de un circuito hidrónico. Un volumen de agua pequeño alcanza más rápido el punto de ajuste de control, mientras que un volumen mayor proporciona una mayor inercia térmica. Esta diferencia afecta la frecuencia con la que arranca y se detiene la bomba de calor.

Un tanque de compensación proporciona al agua en circulación capacidad adicional para absorber calor cuando la bomba de calor está en funcionamiento y liberar ese calor cuando las zonas conectadas lo requieran. Durante la operación de enfriamiento, el mismo principio puede ayudar a absorber la capacidad de enfriamiento y reducir los cambios rápidos de temperatura. Esto hace que un tanque intermedio para aplicaciones de bomba de calor sea particularmente útil donde las fluctuaciones de carga son frecuentes.

El objetivo no es simplemente instalar el tanque más grande posible. Una capacidad excesiva puede aumentar el costo del equipo, ocupar un valioso espacio de instalación y crear una inercia térmica innecesaria. El enfoque preferido es seleccionar una capacidad práctica que admita el ciclo operativo requerido y al mismo tiempo coincida con las características de la instalación de calefacción o refrigeración.

Factores clave para la selección de la capacidad del tanque de compensación

Se deben revisar varias variables antes de determinar el tamaño apropiado del tanque. Los siguientes factores proporcionan un punto de partida práctico para ingenieros e instaladores:

El diseño debe basarse en las condiciones operativas reales de la instalación en lugar de depender de una única relación genérica entre tanque y bomba de calor. Antes de la selección final también se deben considerar las recomendaciones del fabricante, los requisitos de control, los requisitos de flujo y las prácticas de diseño locales.

Volumen de búfer coincidente con la salida de la bomba de calor

Un principio de diseño útil es comparar la potencia mínima de la bomba de calor con la carga activa más pequeña esperada. Cuando el equipo no puede reducir su producción lo suficiente para igualar esa carga, un volumen de agua adicional puede proporcionar un período de funcionamiento más prolongado antes de alcanzar la temperatura objetivo.

Por ejemplo, si una bomba de calor continúa produciendo una cierta cantidad de calor mientras solo una zona de calefacción limitada requiere energía, la temperatura del agua puede aumentar rápidamente. Aumentar el volumen de agua disponible ralentiza este aumento de temperatura y le da a la bomba de calor más tiempo para funcionar antes de alcanzar el límite de control.

Este enfoque hace que el tamaño del tanque de compensación de calefacción hidrónica esté estrechamente relacionado con la capacidad de modulación del equipo. Una bomba de calor altamente modulante puede requerir menos masa térmica adicional que un equipo con una salida mínima más alta. En consecuencia, la selección del tanque debe considerarse junto con el rango de funcionamiento de la bomba de calor y no como una decisión de un componente aislado.

Diferencial de temperatura y capacidad térmica utilizable

La diferencia de temperatura es otra consideración importante al seleccionar un tanque de compensación. La energía térmica utilizable almacenada en el agua depende de la cantidad de agua y de la diferencia entre las temperaturas de funcionamiento superior e inferior.

Para aplicaciones de calefacción, los diseñadores pueden evaluar el rango aceptable de temperatura de suministro y retorno mientras se aseguran de que los emisores conectados sigan recibiendo temperaturas de agua adecuadas. Para aplicaciones de refrigeración, el rango operativo también debe seguir siendo compatible con los requisitos de fan coils, manejadores de aire, circuitos de refrigeración radiante u otros equipos terminales.

El objetivo es lograr un almacenamiento térmico útil sin crear una variación excesiva de temperatura. Un tanque de reserva térmica bien seleccionado para calefacción hidrónica debe soportar un funcionamiento estable y al mismo tiempo ser compatible con los requisitos de temperatura del equipo conectado.

La calefacción multizona requiere una cuidadosa planificación del volumen de agua

Múltiples zonas de calentamiento pueden hacer que la selección del tanque de inercia sea más importante. Las válvulas de zona, los controles termostáticos y los circuitos de circulación independientes pueden hacer que la carga activa cambie rápidamente. Cuando varias zonas cierran aproximadamente al mismo tiempo, la bomba de calor puede tener de repente mucha menos demanda disponible.

Un tanque de compensación puede proporcionar un volumen de agua adicional y ayudar a separar las fluctuaciones en la demanda de la zona del funcionamiento de la bomba de calor. Esta es una de las razones por las que los tanques de reserva hidrónicos para múltiples zonas de calefacción se consideran comúnmente en instalaciones residenciales y comerciales más grandes.

El tanque también debe integrarse correctamente con el sistema de circulación. Los caudales, el control de la bomba, el tamaño de las tuberías y la configuración de las conexiones influyen en la eficacia con la que se utiliza la capacidad térmica disponible. La capacidad del tanque por sí sola no puede compensar una disposición hidráulica inadecuada.

Beneficios prácticos de instalación y construcción sin bobinas

No todas las aplicaciones hidrónicas requieren un serpentín intercambiador de calor interno. Un tanque de compensación sin serpentín puede proporcionar un aumento sencillo del volumen de agua cuando la aplicación no requiere separación hidráulica a través de una superficie interna de transferencia de calor.

Esta construcción también puede ayudar a reducir la complejidad de la adquisición y al mismo tiempo proporcionar la función de almacenamiento térmico necesaria para las aplicaciones de calefacción y refrigeración con bombas de calor. Para proyectos donde la simplicidad, el volumen interno utilizable y el control de costos son prioridades, un diseño sin bobinas puede ser una opción práctica.

La configuración de la instalación es igualmente importante. Los tanques verticales de piso son adecuados cuando se dispone de suficiente espacio en el piso de la sala de máquinas o del cuarto de servicio, mientras que las configuraciones colgantes pueden ser útiles cuando el espacio disponible es limitado. Seleccionar la configuración adecuada con antelación puede simplificar la planificación de la instalación.

Selección de materiales para servicio de agua a largo plazo

La selección del material debe reflejar la calidad del agua, el entorno operativo, los requisitos de higiene y la vida útil esperada. El acero inoxidable se utiliza ampliamente en aplicaciones donde la resistencia a la corrosión y la durabilidad son importantes.

Los tanques de compensación SS304 ofrecen una opción de material práctica para muchas aplicaciones generales de calefacción y refrigeración. Se puede considerar SS316 cuando se requiere una mayor resistencia a la corrosión, mientras que se puede seleccionar Duplex 2205 para entornos exigentes donde se desea una mayor resistencia mecánica y a la corrosión.

El material correcto debe evaluarse de acuerdo con la química real del agua y los requisitos del proyecto en lugar de seleccionarse únicamente de acuerdo con las especificaciones más altas disponibles.

Consideraciones sobre aislamiento y pérdida de calor

Un tanque de compensación interactúa continuamente con el entorno circundante, por lo que la calidad del aislamiento puede influir en el rendimiento térmico general. El aislamiento eficaz reduce la transferencia de calor no deseada entre el agua almacenada y el aire circundante, lo que ayuda a preservar la energía térmica útil.

Para una aplicación de calefacción, reducir la pérdida de calor ayuda a mantener la temperatura del agua entre ciclos operativos. En aplicaciones de refrigeración, un aislamiento adecuado puede reducir la ganancia de calor no deseada y ayudar a controlar los riesgos de condensación cuando las temperaturas de la superficie están por debajo del punto de rocío circundante.

Legend utiliza materiales aislantes sin flúor en sus soluciones de tanques de compensación, apoyando proyectos que ponen mayor énfasis en la eficiencia energética y las consideraciones ambientales.

Elegir la configuración adecuada del tanque de inercia

La selección del tanque de compensación debe equilibrar la capacidad, las condiciones de instalación, los requisitos de materiales, el diseño hidráulico y las condiciones operativas futuras. La siguiente comparación puede ayudar a organizar el proceso de selección:

Por lo tanto, se debe seleccionar un tanque de compensación hidrónico adecuado para bombas de calor como parte del diseño general en lugar de tratarlo como un accesorio estándar. La capacidad, el material, la configuración y las conexiones deben corresponder a las condiciones de funcionamiento previstas.

Cómo mejorar el tiempo de funcionamiento de la bomba de calor mediante un mejor diseño

Evitar ciclos cortos no depende únicamente del volumen del tanque. La estrategia de control, el flujo de circulación, la capacidad del emisor de calor, la gestión de zonas y la modulación de la bomba de calor contribuyen al rendimiento operativo. Un tanque de compensación es más efectivo cuando estos elementos trabajan juntos.

La instalación debe proporcionar suficiente flujo a través de la bomba de calor y al mismo tiempo permitir que las zonas conectadas respondan de forma independiente a los cambios en la demanda. La ubicación correcta del sensor también es importante porque las lecturas de temperatura inexactas pueden provocar arranques y paradas innecesarios.

Para los ingenieros que evalúan un tanque de compensación de bomba de calor para calefacción hidrónica , la pregunta más útil no es simplemente cuántos galones o litros contiene el tanque. La pregunta más importante es si el volumen seleccionado admite el tiempo de ejecución mínimo requerido bajo la carga realista más baja.

Cuándo vale la pena considerar un tanque de compensación hidrónico

Un depósito de inercia puede resultar especialmente valioso cuando una bomba de calor tiene una potencia mínima relativamente alta en comparación con la carga activa más pequeña. También puede resultar útil en instalaciones con varias zonas independientes, cambios frecuentes de carga, volumen de agua limitado o una combinación de circuitos de calefacción y refrigeración.

Para proyectos HVAC más grandes, un tanque de reserva hidrónico para calefacción y refrigeración puede proporcionar flexibilidad adicional en la gestión de la demanda cambiante. También puede admitir condiciones de temperatura más estables cuando diferentes unidades terminales funcionan en diferentes momentos.

Sin embargo, la adición de un depósito siempre debe estar justificada por las características de funcionamiento de la instalación. Es preferible realizar un dimensionamiento adecuado a simplemente aumentar la capacidad sin analizar el perfil de carga real.

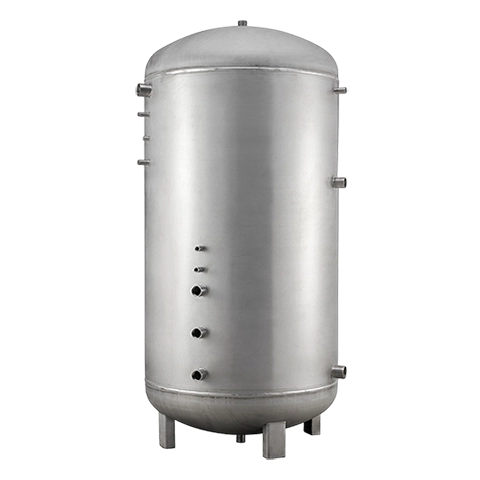

Tanques de inercia Legend para aplicaciones de bombas de calor y HVAC

Legend suministra tanques de compensación diseñados para una variedad de aplicaciones industriales, de refrigeración y de calefacción. Su gama de productos incluye tanques intermedios de acero inoxidable SS304, SS316 y Duplex 2205 , junto con configuraciones verticales de piso y colgantes que ahorran espacio.

Los tanques están diseñados para aumentar el volumen de agua, equilibrar las fluctuaciones en la demanda de calefacción y refrigeración y soportar una temperatura y presión del agua más estables. Su construcción sin serpentín puede proporcionar una solución práctica para aplicaciones que requieren capacidad térmica adicional sin un intercambiador de calor interno.

Para proyectos residenciales, comerciales e industriales, Legend también puede brindar soporte personalizado según los requisitos de la aplicación, las condiciones de instalación, las preferencias de materiales y las necesidades de configuración.

Preguntas frecuentes

¿Cómo reduce un tanque de inercia los ciclos cortos de la bomba de calor?

Un tanque de inercia aumenta la cantidad de agua disponible en el circuito hidrónico. Esta masa térmica adicional ralentiza los cambios de temperatura, lo que permite que la bomba de calor funcione durante períodos más prolongados antes de alcanzar su punto de ajuste de control.

¿Cómo puedo determinar el tamaño correcto del tanque de compensación hidrónico?

La selección debe considerar la potencia de la bomba de calor, la potencia mínima, el tiempo de funcionamiento deseado, el diferencial de temperatura, la carga mínima del edificio, el volumen de agua ya presente y el número de zonas activas de calefacción o refrigeración. También se deben revisar las recomendaciones del fabricante.

¿Es siempre mejor un tanque de inercia más grande?

No. El sobredimensionamiento puede aumentar el costo, los requisitos de espacio de instalación y la inercia térmica. El objetivo es proporcionar suficiente volumen de agua para un funcionamiento estable sin agregar capacidad innecesaria.

¿Se puede utilizar un tanque de inercia para enfriar?

Sí. Un tanque intermedio de enfriamiento adecuado puede agregar volumen de agua a los circuitos de agua enfriada y ayudar a gestionar las cargas de enfriamiento cambiantes. El tanque, el aislamiento y las conexiones deben seleccionarse para las condiciones previstas de funcionamiento del agua enfriada.

¿Qué materiales están disponibles para los tanques intermedios de acero inoxidable?

Legend ofrece opciones SS304, SS316 y Duplex 2205. La selección del material debe basarse en la calidad del agua, las condiciones de corrosión, los requisitos de aplicación y la vida útil esperada.

¿Es necesario un depósito de inercia para cada bomba de calor?

No. Algunas instalaciones de bombas de calor ya cuentan con suficiente volumen de agua y cargas mínimas compatibles. Un tanque de compensación se vuelve más relevante cuando la operación con carga baja, múltiples zonas, cambios rápidos en la demanda o un volumen de agua insuficiente crean un riesgo de ciclos frecuentes.
